Malo smo se poigrali s številkami in na hitro naredili program, ki preračuna podatke o vetru na Rogli. Iz podatkov smo naredili domačo študijo efektivnosti vetrnega polja 35 vetrnic (Areh + Trije kralji), če bi to vetrno polje bilo locirano na področju Rogle. Podatke o vetru na Rogli smo si pridobili iz arhiva avtomatskih vremenskih postaj na ARSO (https://meteo.arso.gov.si/met/sl/archive/) za leto 2022. ARSO ima bazo podatkov za povprečno hitrost vetra v 10 minutnih intervalih (letno je 52560 meritev desetminutnega povprečja hitrosti vetra).
Po prvih hitrih preračunih smo ugotovili, da je pri vetru na Rogli za leto 2022 in meji obratovanja pri hitrosti vetra nastavljeni pri 5 m/s časovna letna obratovalna
učinkovitost 18,267% – toliko časa v letu bi bile vetrnice aktivne – časovno to pomeni 66,67 dni v letu.
Rogla – hitrost vetra večja kot 5m/s – mesečno – leto 2022 | |||||||
Delež časa v % | |||||||
[%] | 40,000 | ||||||
35,000 | |||||||
5 m/s | 30,000 | ||||||
25,000 | |||||||
nad | |||||||
20,000 | |||||||
vetra | 15,000 | ||||||
10,000 | |||||||
hitrost | |||||||
5,000 | |||||||
0,000 | |||||||
– | JAN | FEB MAR APR MAJ JUN | JUL | AVG | SEP | OKT NOV DEC | |
Čas | |||||||
Delež časa v % 30,35 35,49 9,633 22,56 5,399 14,74 4,055 4,659 17,98 13,86 24,90 37,43 | |||||||
Mesec |

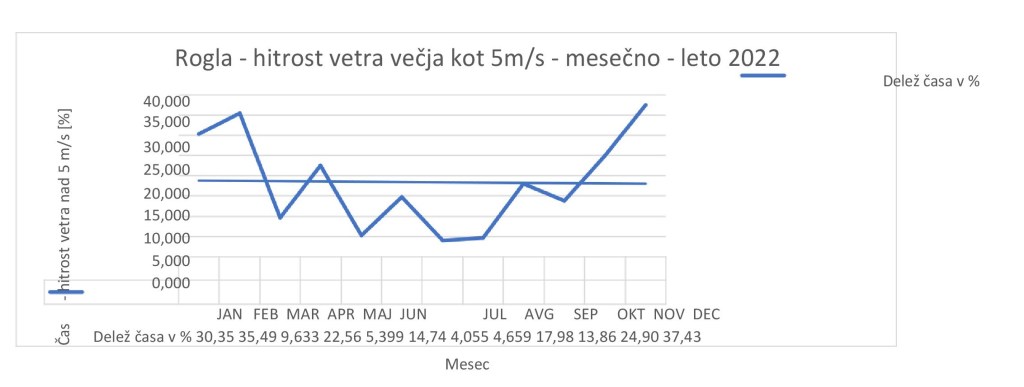

Slika 1: Graf časa delovanja (% v mesecu) vetrnic, ob predpostavki, da je minimalni veter za delovanje vsaj 5 m/s. Letno povprečje je 18,267% časa – 66,67 dni v letu.
Na internetu smo poiskali še nekaj specifikacij za turbine s podobno močjo, kot jo navaja investitor. Specifikacija turbin navaja tudi graf moči ob specifični hitrosti vetra. Moči so navedene od hitrosti vetra 3 m/s do hitrosti vetra 25 m/s. Polovično nazivno moč vetrnica doseže ob vetru 8 m/s, polno moč pa ob vetru 12,5 m/s.

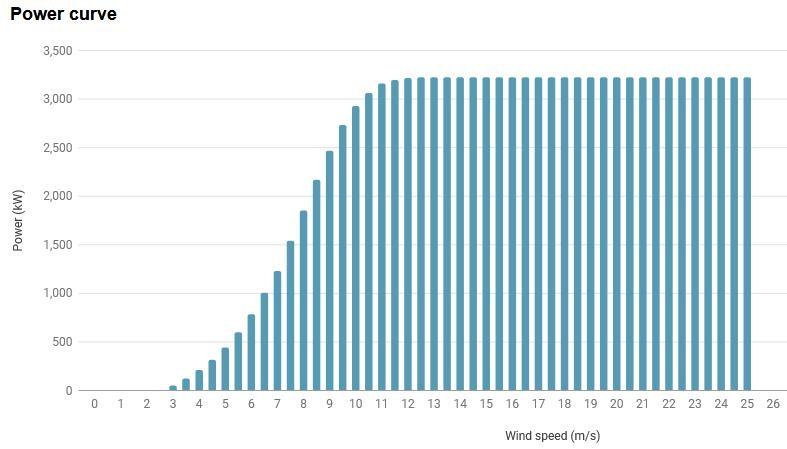

Slika 2: Graf moči za primerljive vetrnice, kot jih načrtujejo na Pohorju. Podatki za vetrnico GE Energy, Model: 3.2-130 (nazivna moč 3,2 MW). Investitor ni podal točnega tipa vetrnice v materialih za sejo Občinskega sveta Občine Ruše niti na svoji spletni strani.
Pri hitrosti vetra 5 m/s ima turbina samo 13,94% učinkovitost (0,449 MW napram max=3,221 MW – hitrost vetra 12,5 m/s do 25 m/s). Najbolj pogoste izmerjene
vrednosti hitrosti vetra na Rogli se gibljejo do 6 m/s na letnem nivoju. Izkoristki turbin pri teh hitrostih vetra so zelo majhni!
Ob povečanju mejnega vetra na 10 m/s, kjer bi se turbina približala maksimalni učinkovitosti, smo s programom izračunali, da bi vetrnice delovale samo 0,261% leta oz. manj kot en (1!) sam dan!
Turbina doseže polovični izkoristek pri povprečnem vetru 8 m/s (Rogla 1,494% leta oz. 5,5 dni), polni izkoristek pa pri povprečnem vetru 12,5 m/s (Rogla 0,008% leta oz. 40 minut v letu?!!). Maksimalni specificiran veter za turbino je 25 m/s.
S programom smo izračunali tudi porazdelitev vetra po mesecih in ugotovili, da je tega največ v zimskih mesecih (oktober – februar).
Urna razporeditev po mesecih pa pokaže, da je večinoma več vetra v nočnem času (18h-6h), nekoliko manj v dnevnem času (6h-18h).
Ob pogledu na energetsko učinkovitost vetrnic pri takšnem vetru se nam zastavlja vprašanje o učinkovitosti dveh polj vetrnih elektrarn pri Treh kraljih in na Arehu, skupno 35 vetrnih elektrarn vsaka 3,5 MW moči, skupne nazivne moči 122,5 MW.
Že ob hitrem poenostavljenem izračunu, ob upoštevanju ocene, da bi te turbine delovale samo 18,267% leta (66,67 dni) pri hitrosti vetra 5 m/s ali več in da je povprečna učinkovitost glede na graf »moči/hitrost vetra« cca 25% nazivne moči dobimo oceno dejanske povprečne moči polja 5,6 MW (122,5 MW * 0,18267 * 0,25).
Ko preračunamo povprečno moč v energijo dobimo sledeče. Ob idealnih
razmerah, bi vetrno polje pri celoletnem optimalnem vetru (12,5 m/s do 25 m/s)
pridelalo 122,5 MW * 365 * 24 = 1.073 GWh energije. Za primerjavo – po podatkih
Dravskih elektrarn je letna proizvodnja HE Fala 260 GWh
(https://www.dem.si/sl/elektrarne-in-
proizvodnja/elektrarne/?id=2019090508594266).

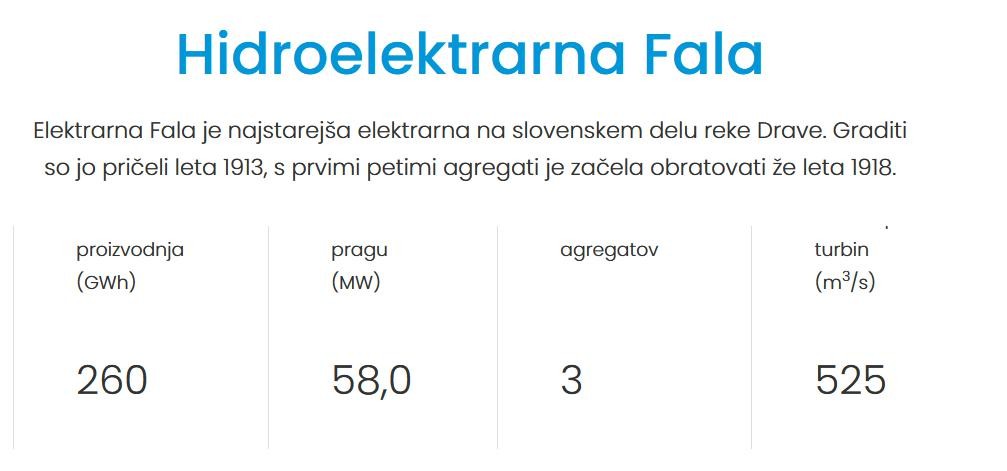

Slika 3: Podatki za HE Fala iz spletne strani Dravskih elektrarn
Ampak do popolnoma drugačnih podatkov pridemo ob upoštevanju dejanskih izmer hitrosti vetra. Že zelo preprosta ocena celoletne proizvodnje vetrnega polja 35 turbin ob upoštevanju hitrosti vetra 5 m/s bi bila: 0,449 MW * 35 vetrnic * 66,6 dni * 24 h = 25,1 GWh.
Za bolj točne izračune smo dopolnili naš program z dejanskim izračunom moči glede na hitrost vetra po specifikaciji za 3,2 MW turbino in 5,3 MW turbino.
Izračun programa kaže, da bi v letu 2022 na območju Rogle 35 vetrnic z nazivno močjo 3,2 MW proizvedlo 67,51 GWh energije (GE Energy, Model: 3.2-130). V primerjavi z za vetrnico zgoraj omenjenimi idealnimi razmerami je to samo 6,29% izkoristek turbin na letnem nivoju.
Enak izračun za 35 vetrnic s 5,3 MW turbinami pa pokaže, da bi proizvedli 100,11 GWh energije (GE Energy, Model: 5.3-158).
Zavedamo se, da je na višini 100m – 200m nad tlemi vetra več, kot pri tleh ob hidrometeorološki postaji, vendar dvomimo, da bi tudi dvakrat večja pridobljena energija na letnem nivoju pomenila večjo upravičenost izgradnje 35 vetrnic.
Zaključek:
Za oceno smo naredili preračun po dejanskem vetru in po proizvajalčevih podatkih o izkoristku turbine ob dejanski hitrosti vetra. Celotno vetrno polje 35 turbin nazivne moči 3,2 MW bi letno proizvedlo 67,51 GWh energije, kar je samo 26% energije, ki jo letno proizvede HE Fala!
Celotno vetrno polje 35 turbin nazivne moči 5,3 MW pa bi letno proizvedlo 100,11 GWh oz. 38,5% energije, ki jo letno proizvede HE Fala!
Sprašujemo se, ali je ob takšnem izkoristku vetra sploh smiselno razriti in uničiti vrh Pohorja, ter za vekomaj spremeniti veduto Pohorja?
In to za količino energije ekvivalentno četrtini (¼!!) energije, ki jo letno proizvede ena sama hidroelektrarna na reki Dravi?!?!
Ali je sploh kdo naredil kakšno resno in neodvisno študijo upravičenosti vetrnih polj na Pohorju?
Linki:
Specifikacije vetrnih turbin
3,2 MW
https://www.thewindpower.net/turbine_en_1089_ge-energy_3.2-130.php
5,3 MW
https://www.thewindpower.net/turbine_en_1645_ge-energy_5.3-158.php
Spisek turbin (GE Energy)
https://www.thewindpower.net/manufacturer_en_5_ge-energy.php
Spisek proizvajalcev turbin
https://www.thewindpower.net/turbines_manufacturers_en.php
Dokumenti na temo problematičnosti vetrnih elektrarn (hrup, …):
https://www.wind-watch.org/documents.php
Izračun 1: Izpis letne količine časa po mesecih, ko je veter vsaj 5 m/s.
Loading database: [veter_rogla_2022.txt.db]
Done: 52560 lines read
Wind speed limit: [5]
***********************************
Izracun 1: Veter – minute nad 5 m/s
JAN count = 1355; minutes = 13550; mesec(%) = 30,354%
FEB count = 1431; minutes = 14310; mesec(%) = 35,491%
MAR count = 430; minutes = 4300; mesec(%) = 9,633%
APR count = 975; minutes = 9750; mesec(%) = 22,569%
MAJ count = 241; minutes = 2410; mesec(%) = 5,399%
JUN count = 637; minutes = 6370; mesec(%) = 14,745%
JUL count = 181; minutes = 1810; mesec(%) = 4,055%
AVG count = 208; minutes = 2080; mesec(%) = 4,659%
SEP count = 777; minutes = 7770; mesec(%) = 17,986%
OKT count = 619; minutes = 6190; mesec(%) = 13,866%
NOV count = 1076; minutes = 10760; mesec(%) = 24,907%
DEC count = 1671; minutes = 16710; mesec(%) = 37,433%
———
SUM count = 9601; minutes = 96010; leto (%) = 18,267%
END: Izracun 1
***********************************
Izračun 2: izpis letne moči po dejanskem vetru in specificirani moči turbine glede na veter za 3,2 MW turbino in za 5,3 MW turbino.
Loading database: [veter_rogla_2022.txt.db]
Done: 52560 lines read
***********************************
Izracun 3a: Veter/moc po dejanski moci – 3,2MW veternice * 35 kom
Hitrost vetra | 3,0 | m/s moc pri | vetru 0,056 MW; Dni/leto 48,88; Power/leto | 2,30 | GWh; | |
Hitrost vetra | 3,5 | m/s moc pri | vetru 0,128 MW; Dni/leto 41,35; Power/leto | 4,45 GWh; | ||
Hitrost vetra | 4,0 | m/s moc pri | vetru 0,216 MW; Dni/leto 33,31; Power/leto | 6,04 | GWh; | |
Hitrost vetra | 4,5 | m/s moc pri | vetru 0,312 MW; Dni/leto 25,33; Power/leto | 6,64 | GWh; | |
Hitrost vetra | 5,0 | m/s moc pri | vetru 0,449 MW; Dni/leto 20,49; Power/leto | 7,73 GWh; | ||
Hitrost vetra | 5,5 | m/s moc pri | vetru 0,606 MW; Dni/leto 14,86; Power/leto | 7,56 | GWh; | |
Hitrost vetra | 6,0 | m/s moc pri | vetru 0,791 MW; Dni/leto 10,28; Power/leto | 6,83 | GWh; | |
Hitrost vetra | 6,5 | m/s moc pri | vetru 1,011 MW; Dni/leto | 7,44; Power/leto | 6,32 | GWh; |
Hitrost vetra | 7,0 | m/s moc pri | vetru 1,235 MW; Dni/leto | 5,03; Power/leto | 5,22 | GWh; |
Hitrost vetra | 7,5 | m/s moc pri | vetru 1,547 MW; Dni/leto | 3,11; Power/leto | 4,04 | GWh; |
Hitrost vetra | 8,0 | m/s moc pri | vetru 1,858 MW; Dni/leto | 2,33; Power/leto | 3,63 | GWh; |
Hitrost vetra | 8,5 | m/s moc pri | vetru 2,175 MW; Dni/leto | 1,15; Power/leto | 2,09 | GWh; |
Hitrost vetra | 9,0 | m/s moc pri | vetru 2,437 MW; Dni/leto | 0,63; Power/leto | 1,29 | GWh; |
Hitrost vetra | 9,5 | m/s moc pri | vetru 2,737 MW; Dni/leto | 0,40; Power/leto | 0,91 | GWh; |
Hitrost vetra 10,0 m/s moc pri | vetru 2,933 MW; Dni/leto | 0,38; Power/leto | 0,94 | GWh; | ||
Hitrost vetra 10,5 m/s moc pri | vetru 3,067 MW; Dni/leto | 0,22; Power/leto | 0,57 | GWh; | ||
Hitrost vetra 11,0 m/s moc pri | vetru 3,165 MW; Dni/leto | 0,17; Power/leto | 0,46 | GWh; | ||
Hitrost vetra 11,5 m/s moc pri | vetru 3,202 MW; Dni/leto | 0,07; Power/leto | 0,19 | GWh; | ||
Hitrost vetra 12,0 m/s moc pri | vetru 3,221 MW; Dni/leto | 0,08; Power/leto | 0,21 | GWh; | ||
Hitrost vetra 12,5 m/s moc pri | vetru 3,230 MW; Dni/leto | 0,03; Power/leto | 0,08 GWh; | |||
——— |
Sum dni/leto 215,54; Sum power/leto 67,51 GWh;
Izracun 3b: Veter/moc po dejanski moci – 5,3MW veternice * 35 kom
Hitrost vetra 3,0 m/s moc pri vetru 0,088 MW; Dni/leto 48,88; Power/leto 3,61 GWh; Hitrost vetra 3,5 m/s moc pri vetru 0,186 MW; Dni/leto 41,35; Power/leto 6,46 GWh; Hitrost vetra 4,0 m/s moc pri vetru 0,310 MW; Dni/leto 33,31; Power/leto 8,67 GWh; Hitrost vetra 4,5 m/s moc pri vetru 0,466 MW; Dni/leto 25,33; Power/leto 9,92 GWh; Hitrost vetra 5,0 m/s moc pri vetru 0,657 MW; Dni/leto 20,49; Power/leto 11,31 GWh; Hitrost vetra 5,5 m/s moc pri vetru 0,892 MW; Dni/leto 14,86; Power/leto 11,14 GWh; Hitrost vetra 6,0 m/s moc pri vetru 1,168 MW; Dni/leto 10,28; Power/leto 10,09 GWh; Hitrost vetra 6,5 m/s moc pri vetru 1,496 MW; Dni/leto 7,44; Power/leto 9,35 GWh; Hitrost vetra 7,0 m/s moc pri vetru 1,876 MW; Dni/leto 5,03; Power/leto 7,93 GWh; Hitrost vetra 7,5 m/s moc pri vetru 2,303 MW; Dni/leto 3,11; Power/leto 6,02 GWh; Hitrost vetra 8,0 m/s moc pri vetru 2,761 MW; Dni/leto 2,33; Power/leto 5,40 GWh; Hitrost vetra 8,5 m/s moc pri vetru 3,227 MW; Dni/leto 1,15; Power/leto 3,11 GWh; Hitrost vetra 9,0 m/s moc pri vetru 3,668 MW; Dni/leto 0,63; Power/leto 1,95 GWh; Hitrost vetra 9,5 m/s moc pri vetru 4,075 MW; Dni/leto 0,40; Power/leto 1,35 GWh; Hitrost vetra 10,0 m/s moc pri vetru 4,452 MW; Dni/leto 0,38; Power/leto 1,43 GWh; Hitrost vetra 10,5 m/s moc pri vetru 4,762 MW; Dni/leto 0,22; Power/leto 0,89 GWh; Hitrost vetra 11,0 m/s moc pri vetru 4,998 MW; Dni/leto 0,17; Power/leto 0,73 GWh; Hitrost vetra 11,5 m/s moc pri vetru 5,165 MW; Dni/leto 0,07; Power/leto 0,30 GWh; Hitrost vetra 12,0 m/s moc pri vetru 5,253 MW; Dni/leto 0,08; Power/leto 0,34 GWh; Hitrost vetra 12,5 m/s moc pri vetru 5,300 MW; Dni/leto 0,03; Power/leto 0,12 GWh;
———
Sum dni/leto 215,54; Sum power/leto 100,11 GWh;
END: Izracun 3
